- Conception mécanique robuste adaptée aux vitesses élevées.

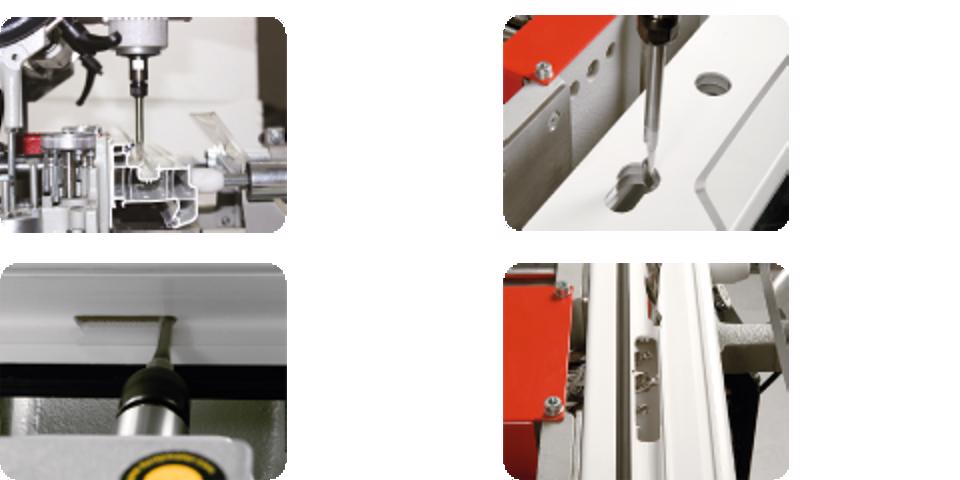

- Ouverture des canaux de drainage d’eau, espagnolette et d’emplacement de serrure sur les profiles.
- Fonction de perçage à trois fraises.
- Section du profile à usinage de 90 x 150 mm.
- Réglage facilité avec les butées en révolvers.
- Copiage rapport 1:1.
- Conception contrôlée manuellement sous la direction de la pointe suiveuse.
- Ouverture des canaux de drainage d’eau, espagnolette et d’emplacement de serrure sur les profiles.
- Fonction de perçage à trois fraises.
- Section du profile à usinage de 90 x 150 mm.
- Réglage facilité avec les butées en révolvers.
- Copiage rapport 1:1.
- Conception contrôlée manuellement sous la direction de la pointe suiveuse.
Conception
- Conception mécanique capable de traiter les profiles en PVC à grande vitesse et de haute qualité.
- Ouverture des canaux de drainage d’eau, espagnolette et d’emplacement de serrure sur les profiles.
- Fonction de perçage à trois fraises.
- Réglage facilité avec les butées en révolvers.
- Ouverture des canaux de drainage d’eau, espagnolette et d’emplacement de serrure sur les profiles.
- Fonction de perçage à trois fraises.
- Réglage facilité avec les butées en révolvers.
fraisage
- Fonction d'usinage 3 axes.
- Copiage rapport 1:1.
- Conception contrôlée manuellement sous la direction de la pointe suiveuse.
- Possibilité d'ouvrir des canaux sans gabarit grâce aux arbres de support.
- Contrôle de la profondeur du perçage grâce au stoppeurs et butées.
- Copiage rapport 1:1.
- Conception contrôlée manuellement sous la direction de la pointe suiveuse.
- Possibilité d'ouvrir des canaux sans gabarit grâce aux arbres de support.
- Contrôle de la profondeur du perçage grâce au stoppeurs et butées.
Sécurité
- Les pictogrammes de sécurité
|
Description
|
|||||||
| Caractéristiques de la machine | Dimension du profil usinable | Hauteur | 150 | mm | |||
| Dimension du profil usinable | Largeur | 90 | mm | ||||
| Triple perçage | Puissance du moteur | 0,55 | kW | ||||
| Triple perçage | Transfert | 920 | tr/min | ||||
| Triple perçage | Diamètres de perçage | 13 / 11 x 2 | mm | ||||
| Fraiseuse | Puissance du moteur | 2 x 0,55 | kW | ||||
| Fraiseuse | Transfert | 18000 | tr/min | ||||
| Spécifications techniques | Air | Pression | 6-8 | barre | |||
| Air | Consommation totale d'air | 5 | p/t | ||||
| Alimentation | Tension | 230 | V | ||||
| Alimentation | Puissance | 0,55 | kW | ||||
| Poids | Net | 125 | kg | ||||
| Poids | Brut | 142 | kg | ||||
| Dimensions de la machine | Longueur | 2495 | mm | ||||
| Dimensions de la machine | Largeur | 713 | mm | ||||
| Dimensions de la machine | Hauteur | 1525 | mm | ||||
