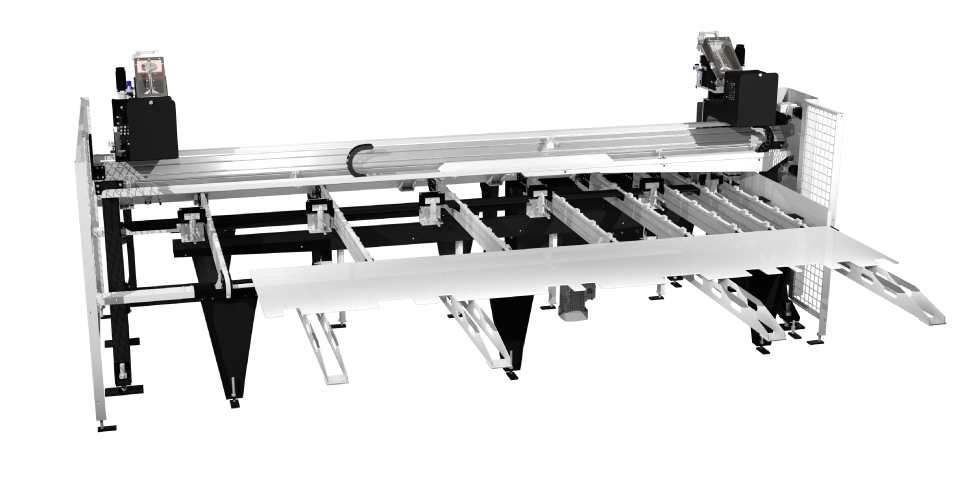

FA 1030

Centre de débit, usinage et vissage renfort

- Centre d'usinage à 16 axes.
- Conception mécanique robuste adaptée aux vitesses élevées.
- Vitesses des axes en moyenne supérieures à 135 m/min.
- Possibilité de placer 9 profiles.
- Longueur de traitement du profile 6500 mm.
- Scie Ø 500 mm.
- Interface Kaban conviviale basée sur Windows avec une conception paramétrique facilement réglable.
- Système de contrôle Mitsubishi PLC.
- Connection à distance avec le S.A.V.
- Reconnaissance automatique de profile.
- Système de lubrification automatique.

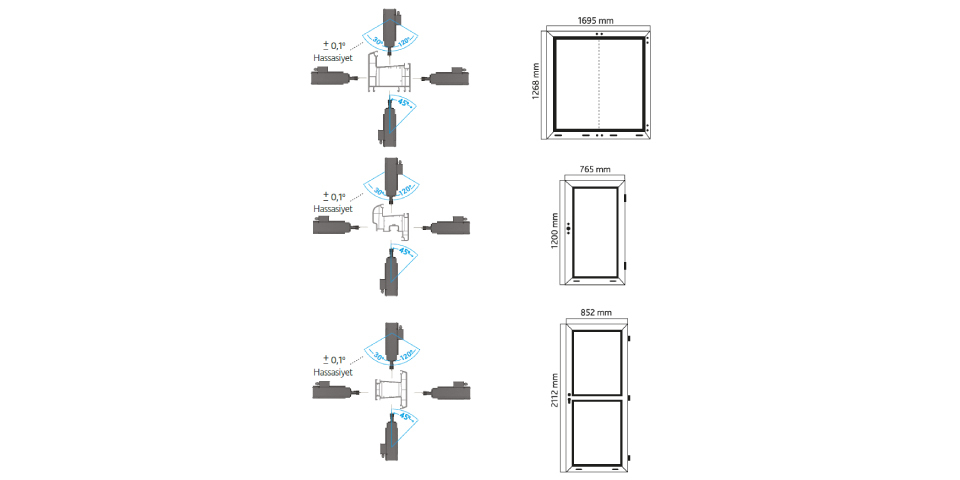

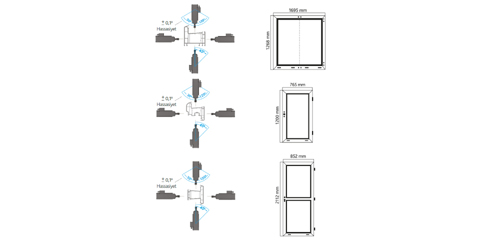

Diagramme de coupe

Disposition

Conception

- Conception mécanique capable de traiter les profiles en PVC à grande vitesse et de haute qualité.
- Une performance maximisée grace à l’utilistion de matériaux de qualités.
- Capacité à effectuer les transactions: Rainurage, perçage, marquage, découpe sous différents angles, etc.
- Système de lubrification automatique.

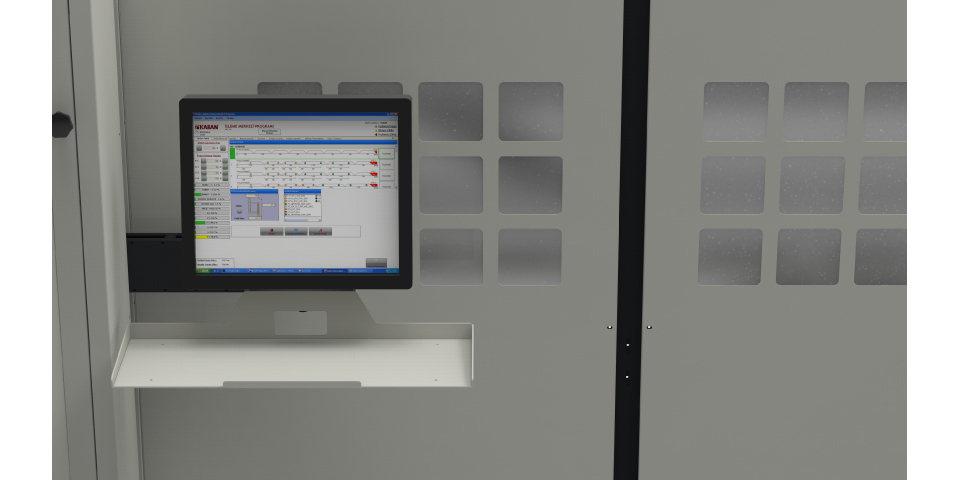

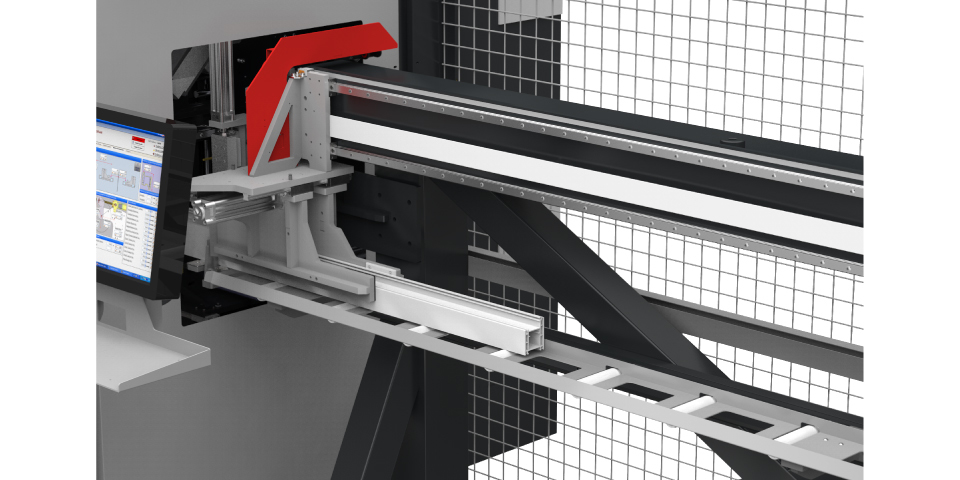

Panneau de contrôle

- Kiosque polyvalent, réglable et ergonomique.
- Écran 17''.
- Interface Kaban conviviale basée sur Windows avec une conception paramétrique facilement réglable.
- Compatibilité avec les logiciels tiers.
- Transfert de données via USB et port COM.

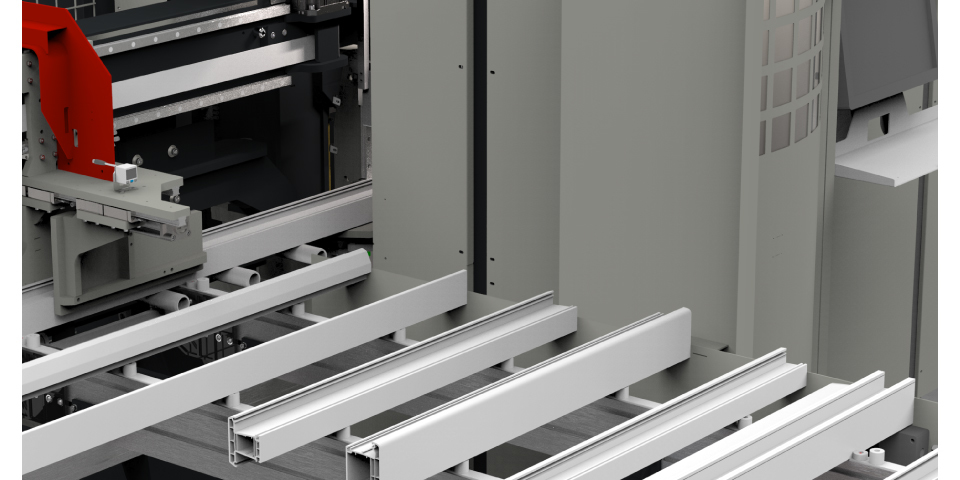

Unité d'entrée

- Robot asservi capable de conduire les profiles.
- Conception robuste de maintien des profiles.
- Système de convoyage pouvant transporter 9 profiles.
- Transport de profiles d'une longueur maximale de 6500 mm et d'au moins 400 mm.
- Système de reconnaissance automatique de profile.
- Système de mesure linéaire .
- Option d'usinage de longueur infinie.

Unité d'usinage

- Unité 3 axes et servocommandée
- Unité 4 axes et servocommandée
- Moteurs de broche pouvant monter 4 outils de lame
- La capacité de deux fraiseuses à travailler séparément en même temps avec une grande précision

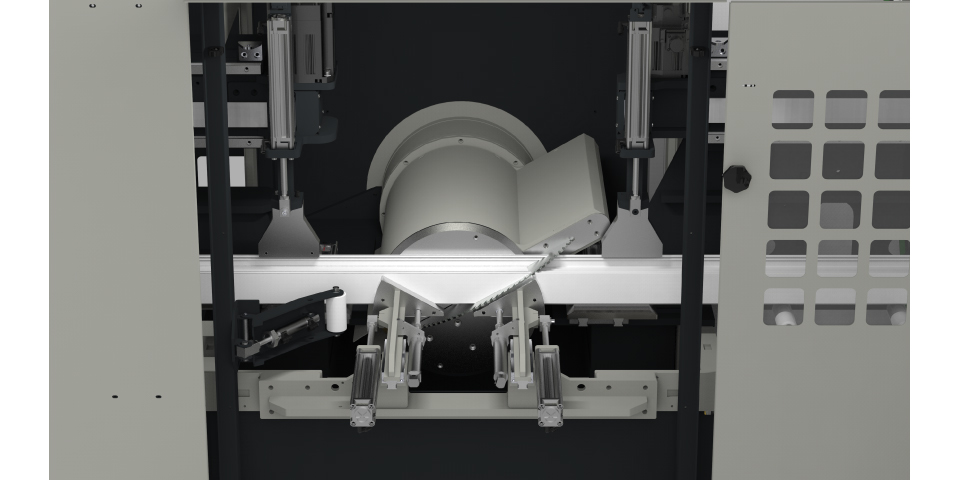

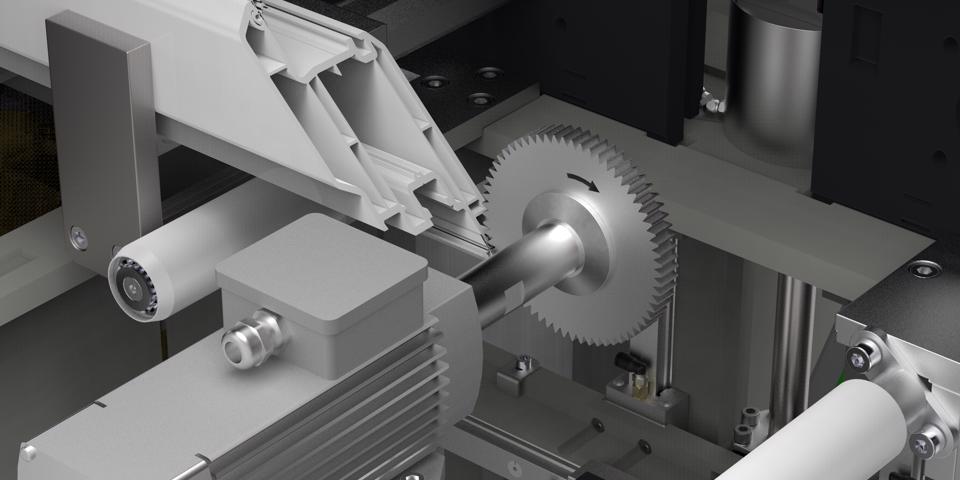

Unité de coupe

- Scie horizontale avec rotation précise entre 30° et 150
- Vitesse d'avance de la scie réglable
- Scie Ø 500 mm

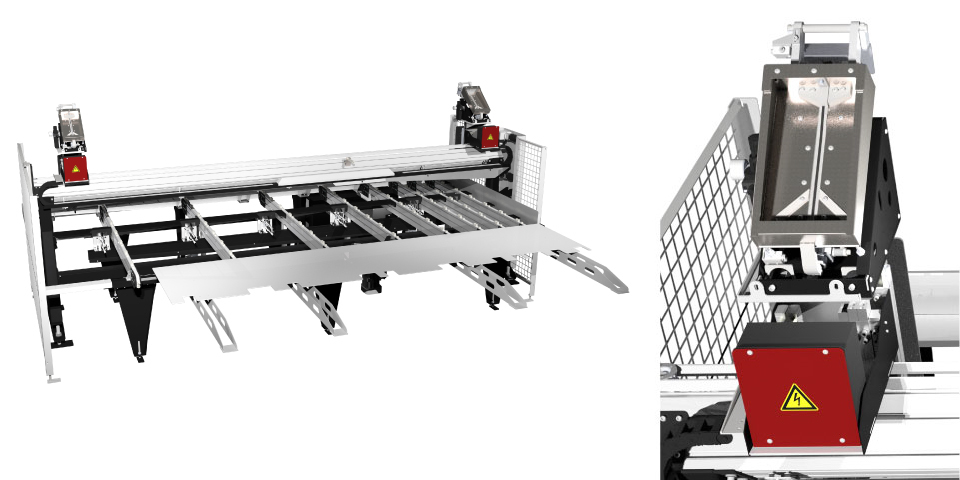

Unité de transfert de profil

- Transfère les profils finis de l'unité d'usinage vers l'unité de découpage.

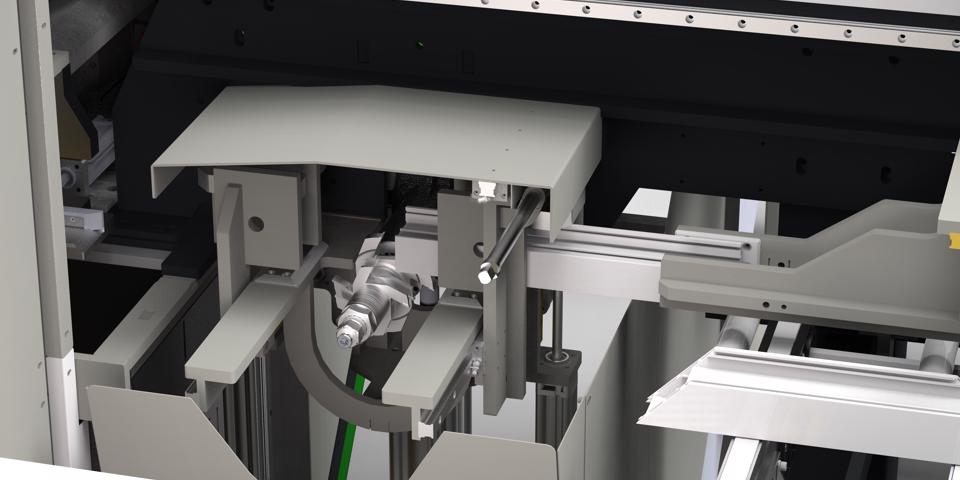

Unité de sortie

- Robot de sortie servocommandé.
- Longueur maximale du profile de 4000 mm.
- Convoyeur où les pièces coupées sont automatiquement transférées.

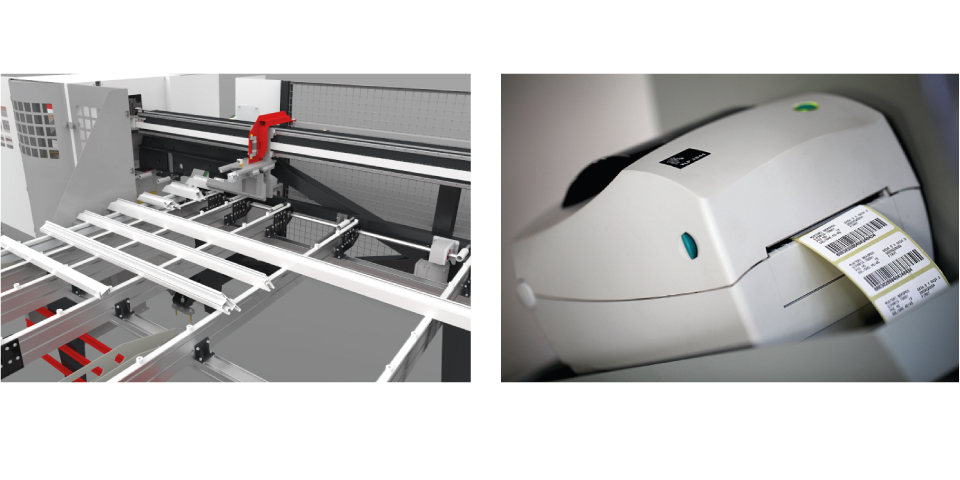

- Imprimante code-barres.
- Convoyeur à copeaux pour déchets.

Tournevis

- Unité double station servocommandée - Vissage rapide et automatique des profils sur des intervalles souhaités

Sécurité

- En cas de coupure d'électricité, grâce au système UPS, il est envisageable de poursuivre exactement là où on sétait arrêté.
- Fonction de récupération automatique qui envoie la broche vers la zone de sécurité.

Soutien technique

- Rappel automatique des révisions périodiques. - Connection à distance avec le SAV.

Description
Unité d'entrée	Axe X	Puissance du moteur	1,5	kW
	Axe X	Vitesse de l'axe	320	m/min
	Convoyeur	Puissance du moteur	0,55	m/min
	Convoyeur	Vitesse de l'axe	8,8	m/min
Unité d'usinage	broche	Puissance du moteur	4 x 0,75	kW
	broche	Vitesse de rotation maximale	18000	tr/min
	Axe X	Puissance du moteur	2 x 0,75	kW
	Axe X	Vitesse de l'axe	30	m/min
	Axe Y	Puissance du moteur	2 x 0,75	kW
	Axe Y	Vitesse de l'axe	30	m/min
	Axe Z	Puissance du moteur	2 x 0,75	kW
	Axe Z	Vitesse de l'axe	30	m/min
	Axe B	Puissance du moteur	0,4	kW
	Axe B	Vitesse de l'axe	30	m/min
Unité de transfert	Axe X	Puissance du moteur	1,5	kW
	Axe X	Vitesse de l'axe	320	m/min
Unité de coupe	Scie	Puissance du moteur	1,5	kW
	Scie	Vitesse de rotation maximale	2800	tr/min
	Scie	Diamètre de la scie	500	mm
	Axe Y	Puissance du moteur	0,4	kW
	Axe Y	Vitesse de l'axe	30	m/min
	Axe B	Puissance du moteur	0,4	kW
	Axe B	Vitesse de l'axe	400	°/s
Unité de sortie	Axe X	Puissance du moteur	1	kW
	Axe X	Vitesse de l'axe	320	m/min
	Convoyeur	Puissance du moteur	0,55	kW
	Convoyeur	Vitesse de l'axe	8,8	m/min
	Convoyeur de copeau	Puissance du moteur	0,37	kW
Unité de vissage	Axe X1-X2	Puissance du moteur	0,4	kW
	Axe X1-X2	Vitesse de l'axe	90	m/min
	Convoyeur	Puissance du moteur	0,75	kW
	Convoyeur	Vitesse de l'axe	8,8	m/min
Spécifications techniques	Air	Pression	6-8	barre
	Air	Consommation	380	p/t
	Alimentation	Tension	400	V
	Alimentation	Puissance	16,55	kW
	Poids	Net	5939	kg
	Poids	Brut	7684	kg
	Son	Niveau	96	dB
	Dimensions de la machine	Longueur	19082	mm
	Dimensions de la machine	Largeur	7684	mm
	Dimensions de la machine	Hauteur	2320	mm

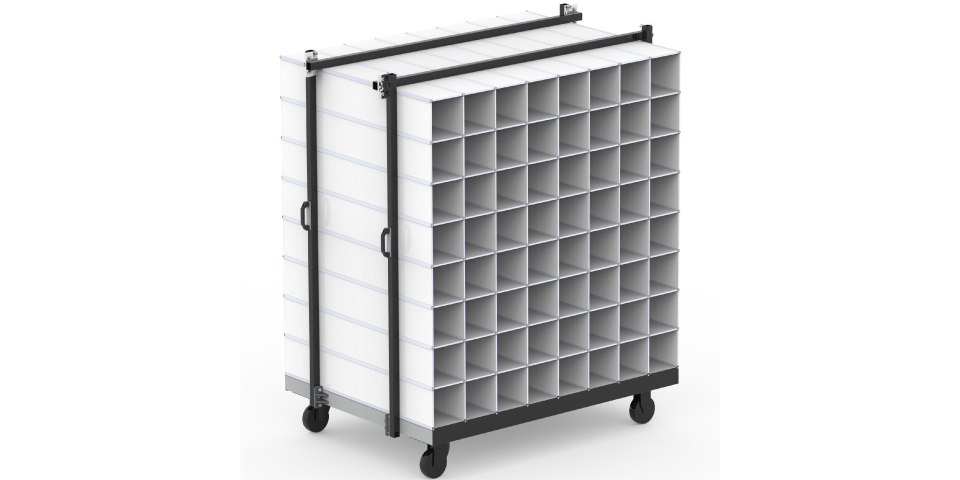

PTR 200 Chariot de Profiles

Chariot de profile à ranger.

H 500 Unité de vissage et de perçage.

- Unité double station servocommandée - Vissage rapide et automatique des profils sur des intervalles souhaités - Possibilité de percer des trous dans les profils sur des intervalles souhaités
